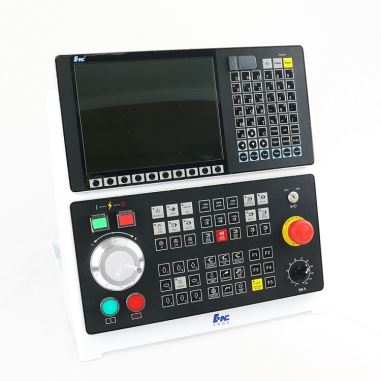

Panel sterowania maszyny CNC HNC808Di/T
- Możliwość sterowania tokarkami CNC o 2-3 osiach, uzyskanie kontroli nad połączeniem osi 4-
- Obsługa wielu protokołów, takich jak M3, NCUC, Ethercat itp.
- Obsługa bezpośredniego importu i odczytu kodu G
- Optymalny panel sterowania CNC dla tokarek o skośnym i płaskim łożu.
- Szybka reakcja, bogaty zestaw funkcji.
Opis
Parametry techniczne
Główne cechy panelu sterowania CNC HNC
1. Kolorowy ekran LCD o przekątnej 10- cala: wysoka rozdzielczość, łatwa obsługa, intuicyjny interfejs użytkownika.
2. Obsługa zewnętrznych modułów PLC i IO.
3. Obsługa różnych typów protokołów magistrali: do wyboru są Ethercat, NCUC i M3.
4. Wbudowane zasilanie UPS.
5. 16, 000, 000PPR-owy enkoder o wysokiej precyzji.
6. Szybkie gwintowanie sztywne o prędkości 8000 obr./min: silnik wrzecionowy synchroniczny z magnesami trwałymi.
7. Obsługa protokołów komunikacyjnych TCP/IP i Ethernet.
8. Może wykonywać sterowanie w pętli całkowicie zamkniętej.
9. Z funkcją automatycznej naprawy gwintu: umożliwia automatyczną naprawę gwintów, np. w rurociągach naftowych.
10. Funkcja automatycznego łamania wiórów.
11. Zapewniona wysoka wydajność pracy i doskonałe wykończenie powierzchni.
12. Obsługa usługi iNC-Cloud: umożliwia zdalne wykrywanie, diagnostykę, konserwację i inne funkcje zarządzania.
13. Konkurencyjna cena, opłacalny wybór dla Twojej fabryki.
14. Ten panel sterowania maszyny CNC jest dostępny w wersjach OEM, ODM i dostosowanych do potrzeb klienta.
Schemat panelu sterowania CNC
Specyfikacje panelu sterowania CNC HNC808D
●: Standard ★: Opcjonalnie: Nieopcjonalne
Przedmiot | Specyfikacja | HNC-808 | |
M | T | ||
Maksymalna liczba jednocześnie sterowanych osi w kanale | 4 | 3 | |
Maksymalna liczba osi posuwu | 4 | 3 | |
Maksymalna liczba wrzecion w kanale | 2 | 2 | |
Liczba osi sterujących PMC | 1 | 1 | |
Liczba kanałów | Norma | 1 | 1 |
Maksymalny | 1 | 2 | |
Wrzeciono/kanał | Norma | 1 | 1 |
Maksymalny | 2 | 2 | |
Oś/kanał podawania | Standard | 3 | 2 |
Maksymalny | 4 | 3 | |
Maksymalna liczba osi w ruchu jednoczesnym | 3 | 3 | |
Maksymalna liczba osi posuwu | 4 | 3 | |
Maksymalna liczba jednocześnie sterowanych osi/kanału | 3 | 3 | |
Maksymalna liczba punktów wejścia/wyjścia | 128/128 | ||
Nazwa osi (pojedynczy kanał) | Trzy podstawowe osie: X, Y, Z; dodatkowe osie: U, V, W, A, B, C | ● | ― |
Dwie podstawowe osie: X, Z; dodatkowe osie: Y, U, V, W, A, B, C | ― | ● | |
Nazwa osi (wielokanałowa) | Jeden lub dwa znaki plus liczba, pierwszy musi być znakiem, np. X1 | ― | ― |
Synchronizacja osi suwnicy | ― | ― | |
Sterowanie synchronizacją styczną | ― | ― | |
Podstawowe sterowanie sprzęgiem osi | ― | ― | |
Elektroniczna skrzynia biegów | ― | ― | |
Wykres liniowy | ― | ― | |
Sterowanie osią pochyloną | ― | ― | |
Minimalna jednostka wejściowa | mm, stopnie, cale | 10-3 | |
Metryczny/Calowy | G20/G21 | ● | ● |
Wejście jednostki impulsowej | G22 | ● | ● |
Blokada maszyny | ● | ● | |
Awaryjny postój | ● | ● | |
Przekroczenie | ● | ● | |
Obszar ochrony przestrzennej | Zapewnia ochronę obrabianych przedmiotów i narzędzi | ― | ― |
Ograniczenie oprogramowania | ● | ● | |
Dynamiczne zwalnianie/przechwytywanie osi | G101/G102 | ― | ― |
Synchronizacja między kanałami | G104.0 do G104.7 | ― | ― |
Zastosowanie sterownika CNC HNC808
Sterownik CNC HNC808Di/T został zaprojektowany specjalnie do tokarek CNC, takich jak tokarki skośne i płaskie. Sterownik HNC808Di/M został zaprojektowany do frezarek CNC. Jako wiodący producent paneli sterowania CNC w Chinach, HuazhongCNC dostarcza również wydajne i bogate w funkcje sterowniki CNC do poziomych i pionowych centrów obróbczych CNC.
System CNC serii HNC to wydajny system sterowania opracowany na podstawie naszych wieloletnich doświadczeń i połączony z rzeczywistymi wymaganiami aplikacji tokarek, frezarek i centrów obróbczych. Posiada doskonałą wydajność roboczą, wysoką kompatybilność i bogate funkcje.
