Precyzyjna frezarka CNC VMC1370
- Rozmiar stołu roboczego: 1400 * 700 mm
- Przesuw osi X/Y/Z: 1300*700*750nn
- Wrzeciono: BT40 φ150, 8000 obr./min
- Magazyn narzędzi: 24 szt. typu tarczowego, prędkość wymiany narzędzia 2,5 s.
Opis
Parametry techniczne
Kluczowe cechy precyzyjnej frezarki CNC VMC1370
1. Po analizie elementów skończonych głównej konstrukcji wszystkie duże części są wykonane z wysokiej jakości odlewów piaskowych z żywicy żeliwa szarego, aby osiągnąć wysoką sztywność i stabilność konstrukcyjną.
2. Odlewy poddaje się dwukrotnemu starzeniu w celu zapewnienia stabilności dokładności obróbki.
3. Wszystkie trójosiowe pręty śrubowe są wstępnie rozciągnięte, aby zapobiec odkształceniom termicznym i zapewnić dokładność podczas pracy z dużą prędkością.
4. Wszystkie trzy osie X, Y i Z są wstępnie rozciągnięte, charakteryzują się dużą sztywnością, niskim poziomem hałasu i niskim tarciem, mogą wykonywać szybkie przemieszczanie i uzyskiwać wysoką dokładność kołowości.
5. Duża rozpiętość osi Y, z konstrukcją odlewów siodłowych w kształcie zamkniętego pudełka, ma wysoką dokładność dynamiczną.
6. Bardzo szeroka szyna prowadząca, podstawa w kształcie pudełka, zgodna z zasadą przepływu siły, o dużej sztywności.
7. Rozsądna konstrukcja prowadnicy przeciwwagi, zapobiegająca drganiom przeciwwagi, wiertła szybko poruszającego się lub dziobującego w celu poprawy dokładności.

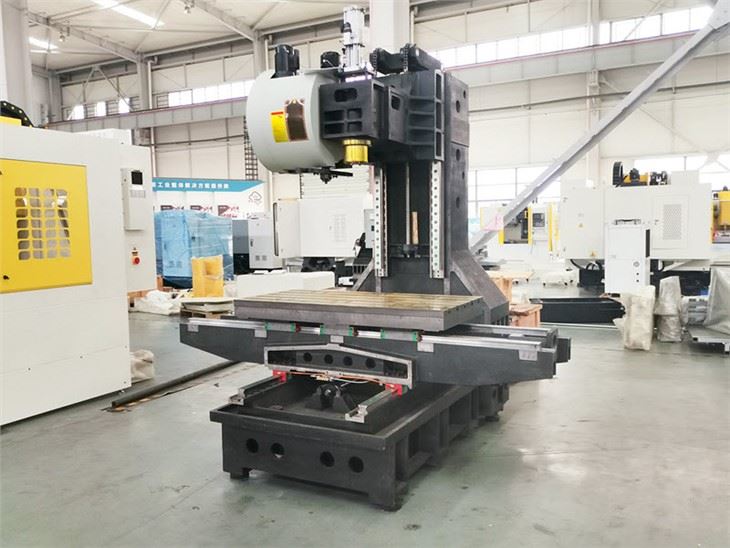

SzczegółyVMC1370frezarka pionowa cnc
Specyfikacje techniczneFrezarka VMC1370
VMC1370maszyna CNC | |||
Stół roboczy | Rozmiar stołu roboczego | mm | 1400*700 |
Stół roboczy maks. obciążenie | kg | 1000 | |
Rowek T (liczba*szerokość*odległość) | mm/szt | 5-18-130 | |
Podróż | Przesuw w osi X | mm | 1300 |
Przesuw w osi Y | mm | 700 | |
Przesuw w osi Z | mm | 750 | |
Odległość od czoła wrzeciona do powierzchni stołu | mm | 100~850 | |
Odległość od środka wrzeciona do prowadnicy kolumny | mm | 713 | |
Wrzeciono | Typ przekładni wrzeciona | Typ paska | |
Stożek wrzeciona | BT 40φ150 | ||
Prędkość wrzeciona | obr./min | 8000 | |
Silnik wrzeciona | kw | 15 | |
Prędkość podawania | Szybki posuw w osi X/Y/Z | m/min | 18/18/18 |
Prędkość posuwu cięcia | mm/min | 1-10000 | |
Magazyn narzędzi | Numer narzędzia | szt | 24 |
Narzędzia zmieniają sposób | Typ dysku | ||
Czas zmiany narzędzia | s | 2.5 | |
Precyzja | Precyzja pozycjonowania | mm | ±0.008 |
Zgłoszona precyzja pozycjonowania | mm | ±0.005 | |
| Inny | Rozmiar całkowity | mm | 3550*2700*2600 |
Masa maszyny | kg | 10000 | |
