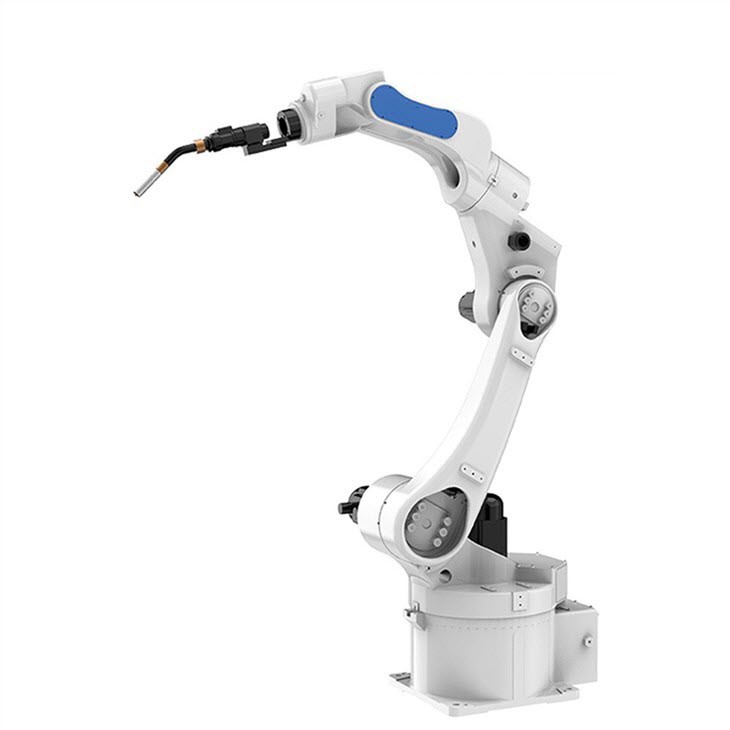

Robot spawalniczy RJH615E
- Robot spawalniczy o udźwigu 15kg i promieniu pracy 2000mm
- Pusta konstrukcja integruje wszystkie przewody wewnątrz ramienia robota
- Łatwa obsługa dzięki stałemu pakietowi programów spawania
- Technologia śledzenia spoiny zapewniająca wysoką dokładność
Opis
Parametry techniczne
Cechy produktu przemysłowej zrobotyzowanej maszyny spawalniczej
1. Pusta konstrukcja: wszystkie przewody zintegrowane wewnątrz ramienia robota, z optymalnym okablowaniem, aby uniknąć zakłóceń kabli.
2. Łatwa obsługa: wyświetlacz operacyjny składa się z ikon i mogą go obsługiwać także pracownicy bez wiedzy programistycznej.
3. Technologia lokalizacji punktu początkowego: stosowana w celu kompensacji błędów modelu i produkcji na miejscu.
4. Technologia śledzenia spoiny: unikaj problemów procesowych spowodowanych odkształceniami spawalniczymi.
5. Zintegrowana technologia sterowania: pięcioosiowy układ zawieszenia, prosta obsługa i szeroki zakres zastosowań.
6. Technologia programowania off-line: dobra kompatybilność, odpowiednia do spawania przedmiotów o złożonej geometrii.
7. Możemy dostosować roboty spawalnicze do potrzeb klienta.
Parametry techniczne ramienia robota spawalniczego
| Model | Złącze RJH615 | |
| Stopień swobody | 6 | |
| Obciążenie maks./znamionowe | 15 kg | |
| Maksymalny promień roboczy | 2000 mm | |
| Wielokrotna dokładność pozycjonowania | ±0,05 mm | |
| Zakres ruchu | J1 | ±165 stopni |
| J2 | -175 stopień /+75 stopień | |
| J3 | -15stopień /+260 stopień | |
| J4 | ± 170 stopni | |
| J5 | ± 180 stopni | |
| J6 | ± 400 stopni | |
| Maksymalna prędkość | J1 | 220 stopni/s, 3,84 rad/s |
| J2 | 200 stopni/s, 3,49 rad/s | |
| J3 | 220 stopni/s, 3,84 rad/s | |
| J4 | 330 stopni/s, 5,75 rad/s | |
| J5 | 420 stopni/s, 7,33 rad/s | |
| J6 | 600 stopni/s, 10,47 rad/s | |
| Dopuszczalny moment bezwładności | J6 | 1kg |
| J5 | 2,2 kg㎡ | |
| J4 | 2,8 kg㎡ | |
| Dopuszczalny moment obrotowy | J6 | 32 Nm |
| J5 | 52 Nm | |
| J4 | 60 Nm | |
| Środowisko aplikacji | Temperatura | 0 stopień -45 stopień |
| Humedad powiedział: | 20%-80% | |
| Otros powiedział: | Unikaj kontaktu z łatwopalnym lub żrącym gazem i cieczą. Trzymaj się z dala od zakłóceń elektronicznych (plazmy). | |
| Długość kabla zawieszki uczącej | 8m | |
| Długość przewodu łączącego korpus z szafką | 6m | |
| Parametr we/wy | Piny: wejście 31Pin (NPN), wyjście 30Pin (NPN); | |
| Linia sygnałowa zarezerwowana | / | |
| Rura pneumatyczna | / | |
| Pojemność baterii | 6,9 kVA | |
| Moc znamionowa | 5 kW | |
| Napięcie znamionowe | 3 fazy AC 380 V | |
| Prąd znamionowy | 9.3A | |
| Poziom ochrony ramienia robota | Stopień ochrony IP67 | |
| Poziom ochrony szafy elektrycznej | Stopień ochrony IP53 | |
| Metoda instalacji | Uziemienie, do góry nogami, mocowanie boczne | |
| Masa maszyny/zespołu zasilającego | 295kg/90kg | |
Niektóre zdjęcia spawalnicze zrobotyzowanej maszyny spawalniczej
Pojedynczy robot typu H z dwoma pozycjonerami. Mocowanie robota spawalniczego forma 1. Mocowanie robota spawalniczego forma 2
Przypadki zastosowań zrobotyzowanej maszyny spawalniczej RJH615E
Przypadek 1: Spawanie drzwi/nadwozia samochodu:
W przypadku 28 punktów spawania czas cyklu roboczego wynosi 50 sekund, co pozwala zaoszczędzić siłę roboczą i poprawić wydajność produkcji
Przypadek 2: Spawanie drzwi/nadwozi pojazdów samochodowych: spawanie zrobotyzowane części samochodowych
· Czas trwania projektu: od procesów okablowania, debugowania ogólnego sterowania PLC i instalacji pakietu procesu spawania, ukończenie projektu trwałoniecałe pół miesiąca.
· Obecnie na pięciu stanowiskach spawalniczych można wyprodukować pięć wyrobów przy obsłudze tylko jednego spawacza.
· Średnio400 sztuk/miejscamożna spawać dziennie, przy całkowitej objętości spawania wynoszącej2000 sztukprzez cały dzień.
Film przedstawiający zastosowanie chińskiej zrobotyzowanej maszyny spawalniczej
Wprowadzenie producenta robotów spawalniczych
HCNC Robot to marka Grupy HCNC. Koncentruje się na badaniach i rozwoju, produkcji, stosowaniu i serwisie produktów robotów przemysłowych. Jest najlepszym wykonawcą rozwiązań inżynieryjnych w zakresie rozwiązań automatyzacji robotów oraz najlepszym dostawcą inteligentnej produkcji i kompleksowych rozwiązań dla inteligentnych fabryk. Ma9 spółek zależnychw Foshan, Chongqing, Shenzhen, Dongguan, Ningbo, Suzhou, Quanzhou, Jiangyin, Nanning i4 instytuty badawczew Foshan, Chongqing, Quanzhou i Changzhou, obejmując główne obszary całych Chin. Roczna zdolność produkcyjna wynosi10,000 zestawówrobotów przemysłowych.
HCNC Robot w pełni realizuje strategię rozwoju „PCLC”. Obecnie opanowaliśmy 4 podstawowe kluczowe elementy robotów przemysłowych i mamy 6 serii obejmujących ponad 40 robotów. Stale osiągali przełomy w sprzęcie gospodarstwa domowego, elektronice, sprzęcie, samochodach i motocyklach, kuchni i łazienkach, obuwiu, bateriach litowych, energii słonecznej i logistyce FMGG. Nasz wpływ na rynek szybko się rozszerzył, a firma jest już w stanie konkurować ze znanymi międzynarodowymi markami robotów.
