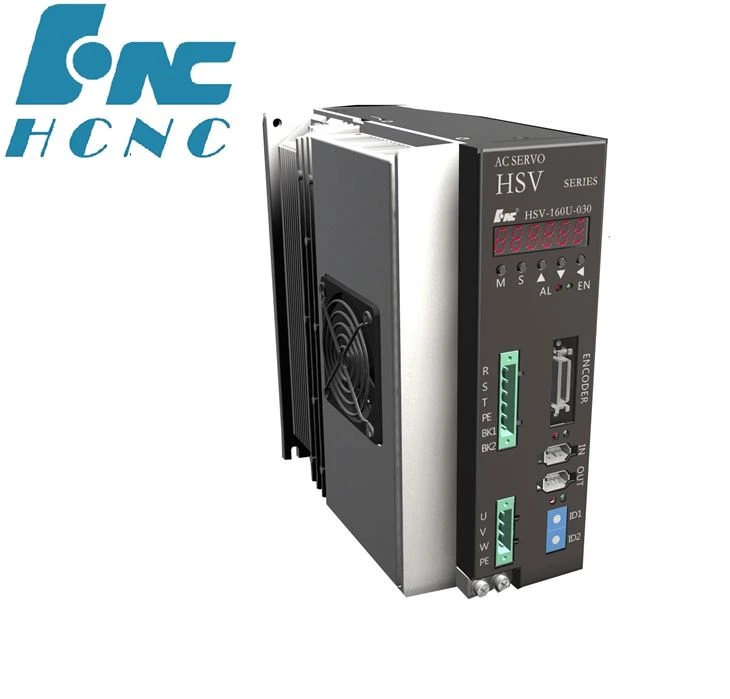

Napęd serwomotoru
Opis
Parametry techniczne
Wprowadzenie

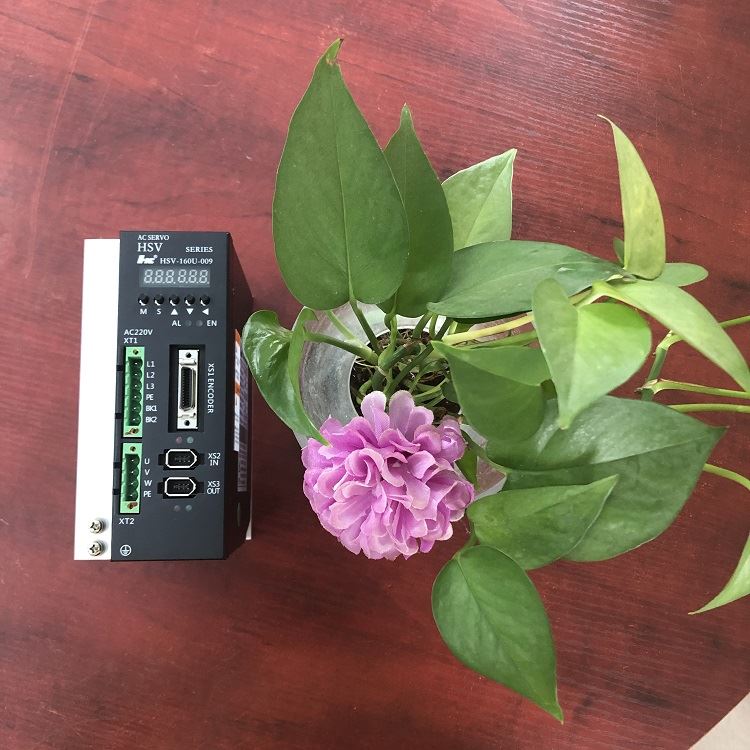

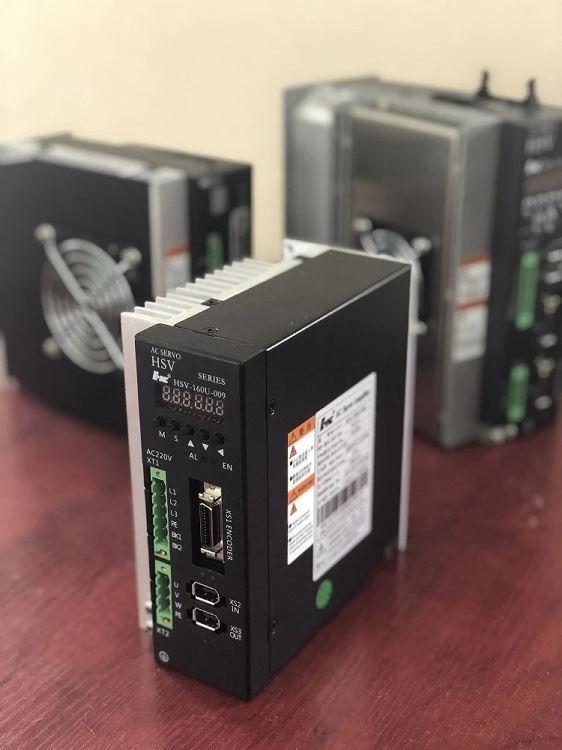

Seria HSV-160U, nowy serwonapęd AC opracowany przez firmę HNC, ma zastosowanie głównie w obszarach sterowania numerycznego wrażliwego na dokładność i reakcję.
Dzięki protokołowi magistrali NCUC będącej własnością intelektualną własnej własności, dane są wymieniane między HSV-160U a urządzeniem sterowania numerycznego w szybkim tempie dzięki szybkiemu interfejsowi przemysłowej magistrali Ethernet; Różne enkodery, takie jak złożony enkoder przyrostowy, enkoder sinus cosinus i wszystkie cyfrowe enkodery absolutne, można podłączyć do interfejsu enkodera absolutnego o wysokiej rozdzielczości HSV-160U, z rozdzielczością sprzężenia zwrotnego położenia do 23-bitów.
Istnieją cztery specyfikacje serii HSV-160U: HSV-160U-20A, HSV-160U-30A, HSV-160U-75A, z maksymalną mocą wyjściową obwodu mocy sięgającą 5,5 kW.
Konwencja nazewnictwa
Prąd roboczy serwonapędu AC serii HSV-160U
Rodzaj | Prąd ciągły (A/30min) (prawidłowa wartość) | Maks. prąd krótkotrwały (A/1min) (aktualna wartość) | Maks. moc silnika dopasowującego (KW) |
HSV-160U-020 | 6.9 | 10.4 | 1.5 |
HSV-160U-030 | 9.6 | 14.4 | 2.3 |
HSV-160U-050 | 16.8 | 25.2 | 3.8 |
HSV-160U-075 | 24.8 | 37.2 | 5.5 |
Uwaga: Standardowym silnikiem dla HSV160U jest silnik serii LLB z wieloobrotowym enkoderem absolutnym. Jeśli używany jest niestandardowy silnik, patrz rozdział 6.6.4 &, seria HSV160U Instrukcja wszystkich cyfrowych serwonapędów AC &; o szczegóły.
Specyfikacja techniczna
Zasilanie wejściowe | Zasilanie trójfazowe AC220V, -15% do +10%, 50/60Hz | |
Warunki środowiskowe | Temperatura | Podczas pracy: 0-55 stopni (bez kondensacji) |
Wilgotność | Poniżej 90% RH, bez kondensacji | |
Wysokość | Poniżej wzniesienia 1000m | |
Wibracja | Mniej niż 5,88 m/S², 10~60 Hz (brak ciągłej pracy przy częstotliwości rezonansowej) | |
Tryb sterowania | Tryb PWM IGBT, napęd sinusoidalny | |
Enkoder silnika | Port szeregowy | Sine-cosinus absolutny enkoder, z wewnętrznym podziałem 17-bitowym |
Cały cyfrowy szeregowy enkoder absolutny | ||
Faza A/B | Ogólny kompozytowy enkoder inkrementalny, wejście różnicowe sygnału A/B/Z i sygnału U/V/W (poziom RS422) | |
Sygnał sterujący | Wejście | Aktywacja, reset, sygnał wyzwalający, określeni użytkownicy |
Wynik | Alarm, określeni użytkownicy | |
Funkcja komunikacji | Magistrala Ethernet | Protokół komunikacyjny magistrali NCUC |
Przedni panel | Pięć przycisków, sześć diod LED 8-SEG (odczyt kombinowany), dwie diody LED | |
Hamulec regeneracyjny | Wbudowany regeneracyjny rezystor hamowania, opcjonalny zewnętrzny rezystor hamowania | |
Tryb sterowania | 4 alternatywne tryby w oparciu o ustawienie parametrów: sterowanie położeniem, sterowanie prędkością, sterowanie momentem, sterowanie położeniem/prędkością (przełączanie trybu) | |
Funkcja wyświetlania | Prędkość, aktualna pozycja, odchylenie pozycji, moment obrotowy silnika, prąd silnika, częstotliwość impulsów poleceń, stan pracy itp. | |
Ochrona | Ciężka wina | Przepięcie, podnapięcie, przegrzanie silnika, przetężenie, awaria enkodera, nieprawidłowa komunikacja sieciowa itp. |
Miękka usterka | Duże odchylenie pozycji, duże odchylenie prędkości, nadmierna prędkość, przeciążenie, błąd EEPROM itp. | |
Gwarancja
1) Wszystkie nasze serwonapędy dostarczane na rynek zagraniczny to nasze stabilne modele, które testowały na lokalnym rynku ponad 26 lat.
2) Niezawodna jakość jest naszą największą zaletą, zapewniamy 12-miesięczną gwarancję na wszystkie modele serwonapędów i 12-miesięczną gwarancję na inne serwonapędy
3) Jesteśmy' jesteśmy producentem serwonapędów CNC z historią ponad 26 lat, ze względu na naszą długą historię gromadzenia technologii, nasze produkty zawsze wykazują lepszą wydajność w zakresie precyzji, płynności i skomplikowanej obróbki. Zapraszamy do sprawdzenia i przetestowania naszych produktów w dowolnym momencie.
FAQ
Q1. Jaki jest zasilacz?
3 fazy 220 V 50 Hz
P2: Czy dostarczysz właściwe towary zgodnie z zamówieniem? Jak mogę ci zaufać?
Tak, będziemy. HCNC jest notowanym na giełdzie krajowym przedsiębiorstwem zajmującym się wysokimi i nowymi technologiami w Chinach. Podstawą i podstawą kultury naszej firmy jest uczciwość i kredyt.
P3: Czy oferujecie usługę OEM?
tak, tabliczkę znamionową produktu i logo ekranu startowego można dostosować.
P4: Jaka jest' przewaga twojego serwonapędu w porównaniu z innymi Chinami?
Największą zaletą naszego serwonapędu jest stabilność i niezawodność, dobra precyzja i dobre wsparcie techniczne. Nasz serwonapęd nie może napotkać problemu, co może co najwyżej Zminimalizować przestoje i poprawić wydajność przetwarzania.
