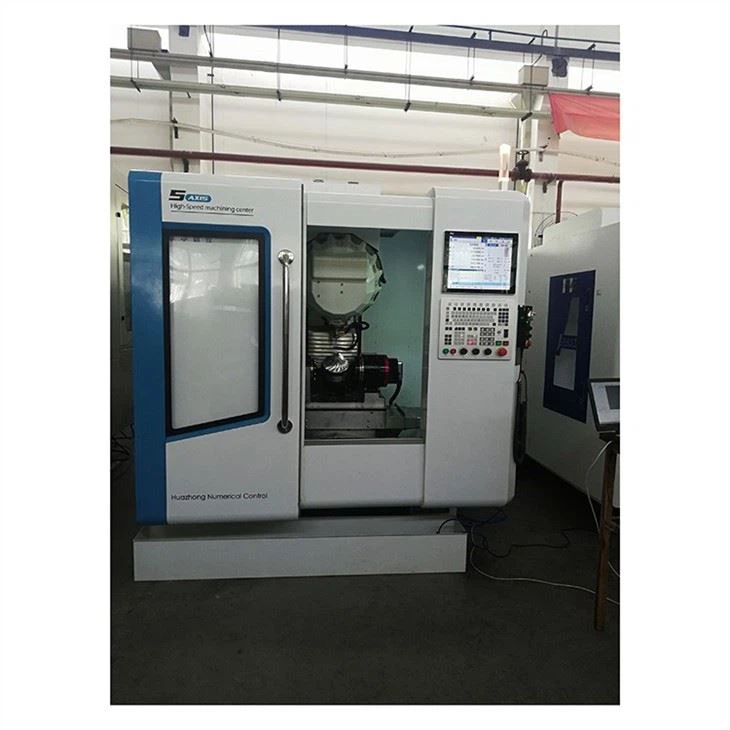

Małe 5-osiowe centrum obróbcze CNC Hak260F5

Wprowadzenie do pięcioosiowego centrum obróbczego CNC dla małych i średnich kołysek

Jest to ekonomiczne, małe 5-osiowe centrum obróbcze CNC z funkcjami dużej prędkości. Może przeprowadzać nauczanie operacji w pięciu osiach oraz uczyć i przetwarzać części skrzynkowe, części skorupowe, części dyskowe i inne części.

Dlaczego warto wybraćHAK260F5 Małe pięcioosiowe centrum obróbcze CNC?

1. Ogólna konstrukcja małej 5-osiowej maszyny cnc składa się z podstawowych części, takich jak łoże, zintegrowana rama suwnicy, siłownik, płyta ślizgowa i obrotowy stół roboczy, obrotowy stół warsztatowy (oś X) porusza się wzdłużnie wzdłuż prowadnicy łoża szynę, a płyta ślizgowa porusza się poprzecznie w górę i w dół, wzdłuż lewego i prawego ruchu szyny prowadzącej belkę (oś Y) i głowicy obrotowej siłownika (oś Z). Obrabiarka jest zamocowana za pomocą ramy suwnicowej i ruchomej konstrukcji stołu warsztatowego, która składa się głównie z obrotowego stołu roboczego, łoża, zintegrowanej ramy suwnicy, siłownika, skrzynki wrzeciona, układu pneumatycznego obrabiarki, układu hydraulicznego obrabiarki, układu równowagi hydraulicznej osi Z, pełnego linijka kratowa o zamkniętym obiegu, układ chłodzenia narzędzi, pełne zabezpieczenie obrabiarki, panel operacyjny i elektroniczny układ sterowania (stopień pyłoszczelności IP6), układ odpylania, urządzenie antystatyczne i inne podzespoły.




2. Przyjmuje wrzeciono elektryczne Aibek, dużą prędkość, wysoką precyzję, a maksymalna prędkość może osiągnąć 20000r/min.

3. Zastosuj tajwańską śrubę kulową o wysokiej precyzji i wytrzymałości. Dzięki importowanej, precyzyjnej nakrętce zabezpieczającej śruba kulowa jest wstępnie rozciągnięta, co znacznie zwiększa sztywność przekładni i eliminuje wpływ odkształceń termicznych podczas ruchu, zapewniając w ten sposób dokładność pozycjonowania i powtarzalną dokładność pozycjonowania obrabiarki.

4. Osie X, Y i Z wykorzystują oryginalną tajwańską szynę prowadzącą o dużej wytrzymałości, szerokość szyny liniowej wynosi 45 mm, a prowadnica szyny liniowej jest poszerzona i powiększona, zwłaszcza prowadnica osi Z jest wydłużona. Oprócz spełnienia wymagań klienta w zakresie dużej prędkości i wysokiej precyzji, rolkowa prowadnica liniowa o dużej wytrzymałości może być również stosowana do mocnego cięcia, a jednocześnie może również zwiększyć żywotność prowadnicy obrabiarki.

5. Magazyn narzędzi Guangzhou BT30-12T służy do spełnienia wymagań automatyzacji i zmniejszenia awaryjności obrabiarek.

6. Obrabiarka jest wyposażona w uszczelnioną osłonę ochronną szyny prowadzącej, która może skutecznie chronić szynę prowadzącą i śrubę pociągową oraz przedłużyć jej żywotność.

7. Gdy obrabiarka jest wyposażona w trójwymiarową pełną ochronę, gwarantuje się, że obrabiarka nie będzie wibrować, gdy wióry będą mocne.

8. Zastosowano nową generację zaawansowanego pięcioosiowego systemu sterowania numerycznego 220MA-5, końcówka narzędzia RTCP jest zgodna z pięcioosiowym, pięcioosiowym pakietem funkcji z pięcioma połączeniami, a serwomotor nowej generacji jest wyposażony w celu zapewnienia korzyści charakteryzują się dużą stabilnością, dużą szybkością, gładką powierzchnią i dużą precyzją układu sterowania.

9. Automatyczny układ smarowania: Smarowanie szyn prowadzących wykorzystuje dystrybutor objętości z wtryskiem oleju, a olej wymagany do szyny prowadzącej jest dostarczany regularnie i ilościowo, aby zmniejszyć straty oleju smarowego i uniknąć zanieczyszczenia środowiska.

10. Okablowanie w szafce elektrycznej jest zgodne z krajowymi przepisami bezpieczeństwa elektrycznego, aby zapewnić, że system sterowania będzie wolny od zakłóceń zewnętrznych podczas pracy. Lepsza gwarancja bezpieczeństwa produkcji.

11. Obrabiarka wyposażona jest w automatyczne urządzenie do usuwania wiórów, konstrukcję gąsienicową w korpusie oraz wózek na wióry o dużej pojemności.

12. Precyzyjna kompensacja skoku, każdy wał transmisyjny wykorzystuje precyzyjny laser laserowy do kompensacji wykrywania i optymalizacji, dzięki czemu dokładność pozycjonowania każdej osi jest dokładniejsza i jest bardziej odpowiednia do obróbki części o wysokiej precyzji. Jednocześnie stosuje się zaawansowaną analizę i obróbkę optymalizacji ballbar, aby zapewnić dokładność obrabiarki podczas obróbki powierzchni okrągłych i zakrzywionych.

13. Wykorzystując dwuosiową płytkę indeksującą CNC Guangzhou Juzhuo Φ260 mm, można realizować obróbkę pięcioosiową i pięciostronną.

A co z Wrzecionem

Wykres momentu obrotowego wrzeciona

Główny parametr techniczny wrzeciona

Tabela parametrów wrzeciona

Dane techniczne
